0.6/1KV低壓電力電纜

作者：lbtzdl64387778

添加時間：2018-03-06 20:14:02

瀏覽：

用途:
        本產品主要用于0.6/1kV的線路中供輸、配電能用，在要求阻燃的場合，可選用阻燃的型號，耐火型可用于高層建筑、大型商場等需要防火救生的高人口密度地區。

執行標準:
         本產品按GB12706.1、GB12706.2設計制造。
         阻燃聚氯乙烯絕緣電力電纜和耐火聚氯乙烯絕緣電力電纜按企業標準制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性復合GB12666.6（IEC331）的要求。

型號說明:

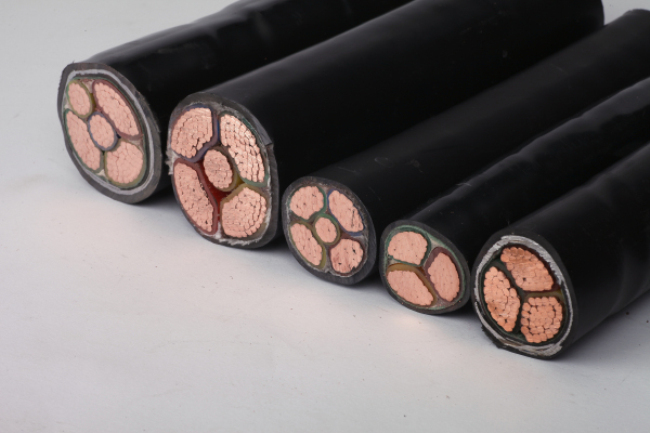

　　　　　　產品樣圖　　型號說明

1、阻燃特性  2、絕緣系列代號  3、導體  4、護套

5、外護及鎧裝層代號 6、額定電壓 7、芯數×截面mm2


型號代號表

項目代號含義
阻燃特性－非阻燃（省略）
ZR阻燃 *
NH耐火電纜
絕緣YJ交聯聚乙烯
V聚氯乙烯絕緣
導體－銅芯導體（省略）
L鋁芯導體
護套或內護套V聚氯乙烯
WD低煙無鹵阻燃聚烯烴
Y聚乙烯
E阻燃聚烯烴
鎧裝層2雙層鋼帶鎧裝
3細鋼絲鎧裝
4粗鋼絲鎧裝
外護套2聚氯乙烯
3聚乙烯

注*：阻燃特性分ABC三級別，分別表示為：ZRA、ZRB、ZRC


使用特性

項    目技術性能
額定電壓0.6/1kV
導體長期允許工作溫度導體最高工作溫度為70℃，短路時（最長持續時間不超過5秒）不超過160℃
直流電阻符合GB3956的規定
敷設敷設時候環境溫度不低于0℃，最小彎曲半徑不小于電纜外徑的15倍。
工頻耐壓試驗3.5kV/5min不擊穿
阻燃特性能經受GB12666.5（IEC332-3）規定的成束燃燒試驗；低煙低鹵和低煙無鹵阻燃電纜燃燒時煙霧濃度應符合GB12666.7（IEC1034）的規定。


標稱截面和芯數字

電纜類別芯數標稱截面
銅芯電纜1 *1.5-400
鋁芯電纜2.5-400
銅芯、鋁芯帶鎧裝電纜10-400
銅芯電纜21.5-185
鋁芯電纜2.5-185
銅芯、鋁芯帶鎧裝電纜4-185
銅芯電纜31.5-300
鋁芯電纜2.5-300
銅芯、鋁芯帶鎧裝電纜4-300
銅芯、鋁芯鎧裝或非鎧裝電纜3+14-300
3+2
4+1
銅芯電纜41.5-300
鋁芯電纜52.5-300
銅芯、鋁芯帶鎧裝電纜　4-300

注*：單芯鎧裝電纜只能用于直流系統，若用于交流系統應采用非磁性材料或采用減少磁損耗的結構。

尺寸、重量及技術參數

導線標稱截面（mm2)絕緣厚度護套厚度電纜近似外徑（±2mm）參考重量（kg/km）20°C導體電阻≤（Ω/Km)實驗電壓電纜載流量
(kv/5min) 在空氣中(A)直埋土壤中(A)
CuAlCuAl
CuAlCuAl
1*1.50.71.5653 ---12.1 ---3.5 25--- 35 ---
 1*2.5 0.7 1.56 68 53 7.41 12.1 3.5 30 25 45 35
 1*4 0.7 1.5 7 87 64 4.61 7.41 3.5 45 35 60 50
 1*6 0.7 1.5 8 110 73 3.08 4.61 3.5 55 45 70 55
 1*10 0.7 1.5 9 155 95 1.83 3.08 3.5 75 60 95 75
 1*16 0.7 1.5 10 220 120 1.15 1.91 3.5 100 80 125 100
 1*25 0.9 1.5 12 345 190 0.727 1.2 3.5 140 115 160 130
 1*35 0.9 1.5 13 424 207 0.524 0.868 3.5175  140 190 150
 1*50 1.0 1.5 16 555 245 0.387 0.641 3.5 210 170 225 180
 1*70 1.1 1.5 17 770 336 0.268 0.443 3.5 270 215 280 225
 1*95 1.1 1.5 19 1040 455 0.193 0.320 3.5 340 275 335 270
 1*120 1.2 1.5 21 1290 550 0.153 0.253 3.5 400 320 380 305
 1*150 1.4 1.6 23 1590 650 0.124 0.206 3.5 460 370 425 340
 1*185 1.6 1.7 25 1944 804 0.0991 0.164 3.5 530 415 480 375
 1*240 1.71.8 29 2510 1021 0.0754 0.125 3.5 625 490 555 435
 1*300 1.81.9 31



 3.5



 1*400 2.0 2.0 35



 3.5



 3*1.5 0.7 10 10 145 --- 12.1 --- 3.5 25 --- 30 ---
 3*2.5 0.7 11 11 185 140 7.41 12.1 3.5 30 25 3530
 3*4 0.7 12 12 250 175 4.61 7.41 3.5 4030  5040
 3*6 0.7 13 13 320 210 3.08 4.61 3.5 5040 60 45
 3*10 0.7 15 15 450 260 1.83 3.08 3.5 65 5080 60
 3*16 0.7 17 17 640 340 1.15 1.91 3.58565 100 80
 3*25 0.9 21 21 940 470 0.727 1.20 3.5 115 90 130 100
 3*35 0.9 23 23 1260 600 0.524 0.868 3.5145 110 155 120
 3*50 1.0 27 27 1670 730 0.387 0.641 3.5175 130 185 140
 3*70 1.1 30 30 2280 970 0.268 0.443 3.5220 170 225 175
 3*95 1.1 34 34 3020 1240 0.193 0.320 3.5270 205 270 210
 3*120 1.2 38 38 3790 1540 0.153 0.253 3.5315 240 305 235
 3*150 1.4 42 42 4750 1940 0.1240.206  3.5360 275 345 265
 3*185 1.6 45 45 5654 2248 0.09910.164  3.5420 320 390 301
 3*240 1.7 51 51 7243 2723 0.07540.125  3.5500 385 455 355
 4*4 0.7 1.5 13 253 155 4.61 7.41 3.5 40 30 50 40
4*6  0.71.5 14 337 184 3.08 4.61 3.5 50 40 60 45
4*10 0.7 1.5 16 501258 1.83 3.08 3.5 65 50 80 60
4*16 0.7 219 778 366 1.15 1.91 3.5 85 65 100 80
4*25 0.9 2.0 22 1160 540 0.727 1.20 3.5 115 90 130 100
4*35 0.9  2.025 1554 686 0.524 0.868 3.5 145 110 155 120
4*50 1.0 2.0 28 2148 907 0.387 0.641 3.5 175 130 185 140
4*70 1.1 2.0 32 2928 1192 0.268 0.443 3.5 220 170 225 175
4*95 1.1 2.5 37 6954 1598 0.193 0.320 3.5 270 205 270 210
4*120 1.2 2.5 42 4925 1949 0.153 0.253 3.5 315 240 305 235
4*150 1.4 3.0 46 6238 2517 0.124 0.206 3.5 360 275 345 265
4*185 1.6 3.0 51 7562 3091 0.0991 0.164 3.5 420 320 390 305
4*240 1.7 3.0 57 9836 3825 0.0754 0.125 3.5 500 385 455 355
 3*4+1*2.5 0.7 1.5 13 236 147 4.61 7.41 3.5 40 30 50 40
3*6+1*4 0.7 1.5 14 316 187 3.08 4.61 3.5 50 40 60 45
3*10+1*6 0.7 1.5 16 461 234 1.83 3.08 3.5 65 50 80 60
3*16+1*10 0.7 1.5 18 679 322 1.15 1.91 3.5 85 65 100 80
3*25+1*16 0.9 2.0 22 1065 505 0.727 1.20 3.5 115 90 130 100
3*35+1*16 0.9 2.0 24 1360 615 0.524 0.868 3.5 145 110 155 120
3*50+1*25 12.0 28 1901 816 0.387 0.641 3.5 175 130 185 140
3*70+1*35 1.12.0 31 2585 1085 0.268 0.443 3.5 220 170 225 175
3*95+1*50 1.1 2.0 36 3518 1440 0.193 0.320 3.5 270 205 270 210
3*120+1*70 1.22.5 40 4443 1766  0.1530.253 3.5 315 240 305 235
3*150+1*70 1.4 2.5 44 5326 2100 0.124 0.206 3.5 360 275 345 265
3*185+1*95 1.6 3.0 48 6682 2650 0.0991 0.164 3.5 420 320 390 301
3*240+1*120 1.7 3.0 53 8501 3291 0.0754 0.125 3.5 500 385 455 355
 3*4+2*2.5 0.7 1.5 13.9 309 202 4.61 7.41 3.5 34 27 45 36
3*6+2*4 0.7 1.5 15.3 413 319 3.08 4.613.543355746
3*10+2*6 0.7 1.5 18.2 603 338 1.83 3.083.560477759
3*16+2*100.7 1.5 21 888 460 1.15 1.913.5836410580
3*25+2*16 0.9 2 25.1 1342 668 0.727 1.23.510582125100
3*35+2*160.9 2 27.1 1647 784 0.524 0.8683.5125100155120
3*50+2*25 1 2 31.6 2386 1126 0.387 0.6413.5160125185145
3*70+2*35 1.1 2 35.73201 1437 0.268 0.4433.5200155225175
3*95+2*50 1.1 2 40.4 4269 1845 0.193 0.323.5245200270210
3*120+2*70 1.2 2.5 45.4 5437 2287 0.153 0.2533.5285220310240
3*150+2*70 1.4 2.5 49 6519 2802 0.124 0.2063.5325250345270
3*185+2*95 1.6 3 55 8101 3420 0.09910.1643.5375295390305
3*240+2*120 1.7 3 61.8 10340 4292 0.07540.1253.5440345450355
 4*4+1*2.5 0.7 1.5 14.5 331 214 4.61 7.41 3.5 34 27 45 36
 4*6+1*4 0.7 1.5 15.9435 259 3.08 4.61 3.5 43 35 57 46
 4*10+1*6 0.7 1.5 18.9649 359 1.83 3.08 3.5 60 47 77 59
 4*16+1*10 0.7 1.5 21.9965 499 1.15 1.91 3.5 83 64 105 80
 4*25+1*16 0.9 2 26.21456 725 0.727 1.2 3.5 105 82 125 100
 4*35+1*16 0.9 2 28.81864 882 0.524 0.868 3.5 125 100 155 120
 4*50+1*25 1 2 33.42633 1216 0.387 0.641 3.5 160 125 185 145
 4*70+1*35 1.1 2 38.83565 1581 0.268 0.443 3.5 200 155 225 175
 4*95+1*50 1.1 2 44.14735 2028 0.193 0.320 3.5 245 200 270 210
 4*120+1*70 1.2 2.5 49.55977 2512 0.153 0.253 3.5 285 220 310 240
 4*150+1*70 1.4 2.5 54.17276 3055 0.124 0.206 3.5 325 250 345 270
 4*185+1*95 1.6 3 60.59055 3797 0.0991 0.164 3.5 375 295 390 305
 4*240+1*120 1.7 3 68.211567 4763 0.0754 0.125 3.5 440 345 450 355
 5*4 0.7 1.5 14.5 349 223 4.61 7.41 3.5 34 27 45 36
5*6 0.7 1.5 15.8 460 271 3.08 4.61 3.5 43 35 57 48
5*10 0.7 1.5 19.3 699 384 1.83 3.08 3.5 60 47 77 59
5*16 0.7 2 22.2 1013 509 1.15 1.91 3.5 83 64 105 80
5*25 0.7 2 26.9 1566 779 0.727 1.20 3.5 105 82 125 100
5*35 0.9 2 29.9 2083 981 0.524 0.868 3.5 125 100 155 120
5*50 1 2 34.2 2921 1346 0.387 0.641 3.5 160 125 185 145
5*70 1.1 2 38.8 3974 1769 0.268 0.443 3.5 200 155 225 175
5*95 1.1 2.5 44 5297 1807 0.193 0.320 3.5 245 200 270 210
5*120 1.2 2.5 49.4 6638 2858 0.153 0.253 3.5 285 220 310 240
5*150 1.4 3 54.9 8290 3565 0.124 0.206 3.5 325 250 345 270
5*185 1.6 3 61.3 10215 4390 0.0991 0.164 3.5 375 295 390 305
5*240 1.7 3 68.8 13130 5570  0.07540.125 3.5 440 345 450 355
