氟塑料絕緣耐高溫防腐電纜
添加時間：2018-03-14 20:32:07
瀏覽：
產品用途
耐高溫防腐電纜適用交流額定電壓0.6/1KV及以下鋼鐵、石油、化工、發電、冶金等工礦企業、在高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中固定敷設用電力傳輸線。
執行標準
耐高溫防腐電纜按Q/LB-12設計制造, 成品電纜的阻燃性能符合GB12666-90的規定。

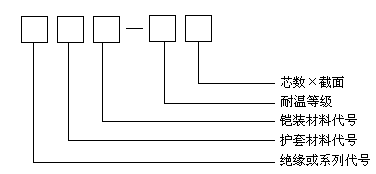

產品祥圖 型號說明
型號含義表
項 目 | 代 號 | 含 義 |
| 絕緣或系列 | F | 聚全氟乙丙烯電力電纜 |
| 護套 | F | 聚全氟乙丙烯護套 |
V | 105℃聚氯乙烯護套 | |
| 鎧裝 | 22 | 雙層鋼帶鎧裝 |
| 耐溫等級 | 200 | 最高工作溫度200℃ |
105 | 最高工作溫度105℃ |
使用特性
| 項 目 | 性 能 |
| 額定電壓Uo/U | 0.6/1kV |
| 最高工作溫度 | FF-200為200℃ FV-105為105℃ |
| 敷設環境溫度 | FF-200為-60℃－200℃ FV-105為-15℃－105℃ |
| 最小彎曲半徑 | 不小于電纜外徑的15倍 |
| 耐腐性能 | 具有優異的耐化學腐蝕性，耐氣候性，阻燃和防水性能 |
| 導體電阻 | 符合GB3956 |
| 耐壓試驗 | 3.5kV/5min不擊穿 |
額定電壓：U0/U為0.6/1KV.
工作溫度：F46氟塑料絕緣不超過200℃；
F4氟塑料絕緣不超過260℃；
F47氟塑料絕緣不超過285℃；
硅橡膠絕緣不超過180℃。
敷設電纜時的環境溫度不低于0℃； 最小彎曲直徑為電纜彎曲試驗用圓柱體直徑的2倍。
型號及名稱：見表1
| 序號 | 型號 | 名稱 |
| 1 | FF | F46氟塑料絕緣和護套耐高溫防腐電纜 |
| 2 | FF22 | F46氟塑料絕緣和護套鋼帶鎧裝耐高溫防腐電纜 |
| 3 | FF32 | F46氟塑料絕緣和護套細鋼絲鎧裝耐高溫防腐電纜 |
| 4 | FFP | F46氟塑料絕緣和護套銅絲編織屏蔽耐高溫防腐電纜 |
| 5 | FFP22 | F46氟塑料絕緣和護套銅絲編織屏蔽鋼帶鎧裝耐高溫防腐電纜 |
| 6 | FFP32 | F46氟塑料絕緣和護套銅絲編織屏蔽細鋼絲鎧裝耐高溫防腐電纜 |
| 7 | FV-105 | F46氟塑料絕緣和105℃聚氯乙烯護套耐高溫防腐電纜 |
| 8 | FV-105 | F46氟塑料絕緣和105℃聚氯乙烯護套鋼帶鎧裝耐高溫防腐電纜 |
| 9 | FV-105 | F46氟塑料絕緣和105℃聚氯乙烯護套細鋼絲鎧裝耐高溫防腐電纜 |
| 10 | FVF | F46氟塑料絕緣和丁腈護套高溫防腐電力電纜 |
| 11 | FVF-22 | F46氟塑料絕緣和丁腈護套鋼帶鎧裝高溫防腐電力電纜 |
| 12 | FVF-32 | F46氟塑料絕緣和丁腈護套細鋼絲鎧裝高溫防腐電力電纜 |
| 13 | FG | F46氟塑料絕緣和硅橡膠護套高溫防腐電力電纜 |
| 14 | FG22 | F4氟塑料絕緣和硅橡膠護套鋼帶鎧裝高溫防腐電力電纜 |
| 15 | FG32 | F4氟塑料絕緣和硅橡膠護套細鋼絲鎧裝高溫防腐電力電纜 |
| 16 | F4H11 | F4氟塑料絕緣和H11護套高溫防腐電力電纜 |
| 17 | F4H11P | F4氟塑料絕緣和H11護套銅絲編織屏蔽高溫防腐電力電纜 |
| 18 | F4H11P22 | F4氟塑料絕緣和H11護套銅絲編織屏蔽鋼帶鎧裝高溫防腐電力電纜 |
| 19 | F4H11P32 | F47氟塑料絕緣和H11護套銅絲編織屏蔽細鋼絲鎧裝高溫防腐電力電纜 |
| 20 | F47H9 | F47氟塑料絕緣和H9護套高溫防腐電力電纜 |
| 21 | F47H9P | F47氟塑料絕緣和H9護套銅絲編織屏蔽高溫防腐電力電纜 |
| 22 | F47H9P22 | F47氟塑料絕緣和H9護套銅絲編織屏蔽鋼帶鎧裝高溫防腐電力電纜 |
| 23 | F47H9P32 | F47氟塑料絕緣和H9護套銅絲編織屏蔽細鋼絲鎧裝高溫防腐電力電纜 |
注：阻燃電纜在原型號前加“ZR”，耐火電纜在原型號前加“NH”。
規格：見表2；
| 型號 | 額定電壓 | 芯數 | 標稱截面 |
| U0/U(KV) | （mm²) | ||
| FF、FF22、FF32、FFP、FFP22、FFP32、 | 0.6/1 | 1-4 | 1.5-240 |
| FV、FV22、FV32、FVF、FVF-22、FVF-32、 | |||
| FG、FG22、FG32、F4H11、F4H11P、F4H11P22、F4H11P32 | |||
| F47H9、F47H9P、F47P22、F47H9P32. |
產品說明： 本產品用于各個領域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙絕緣電力電纜。
